1、MBR 概要

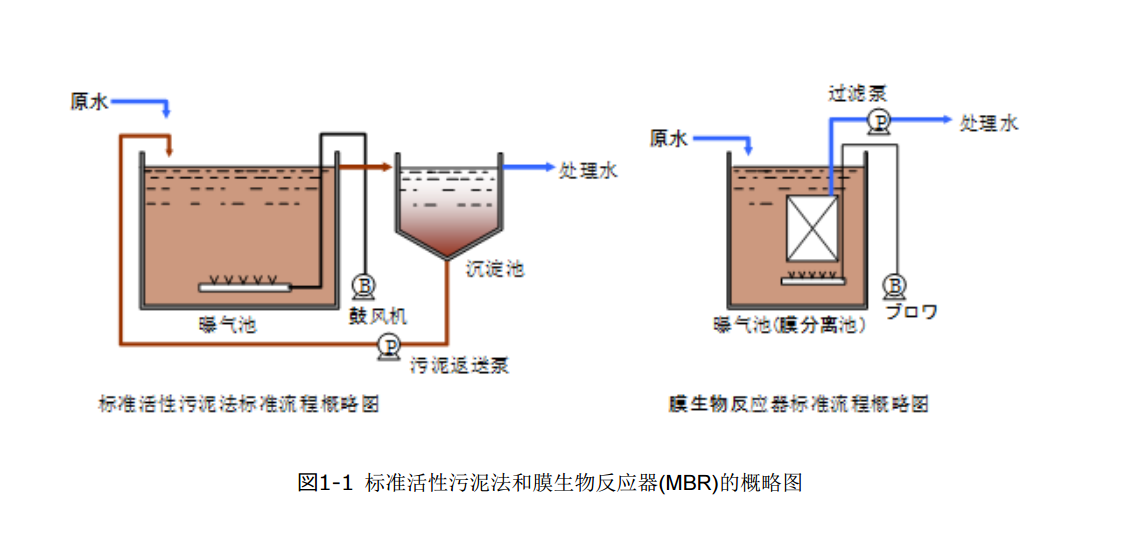

        MBR是用膜分離組件代替標準活性污泥法中的沉淀池起到的固液分離功能的系統。不需要沉降污泥的沉淀池，能保持高濃度的MLSS(活性污泥濃度)，能夠分離大于膜孔徑的 SS(懸浮物質)。標準活性污泥法和MBR的概要圖如圖 1-1 所示。

MBR方法和傳統的標準活性污泥法比較有以下特點:

1:因膜表面孔徑小于細菌（大腸菌等），可以得到清澈的處理水。處理水可以直接用于中水再利用或者可以用于RO系統（反滲透膜過濾）的原水。

2:不需要最終沉淀池，設備變小型化且簡單。

3:因污泥不需要沉淀，反應池的 MLSS 濃度可提高到 5,000～12,000 mg/L 左右，所以反應池變小型化。

4:作為除磷法，用無機絮凝劑添加法時，可大幅度地提高磷的去除率。

3、三菱化學mbr膜系統結構及用途

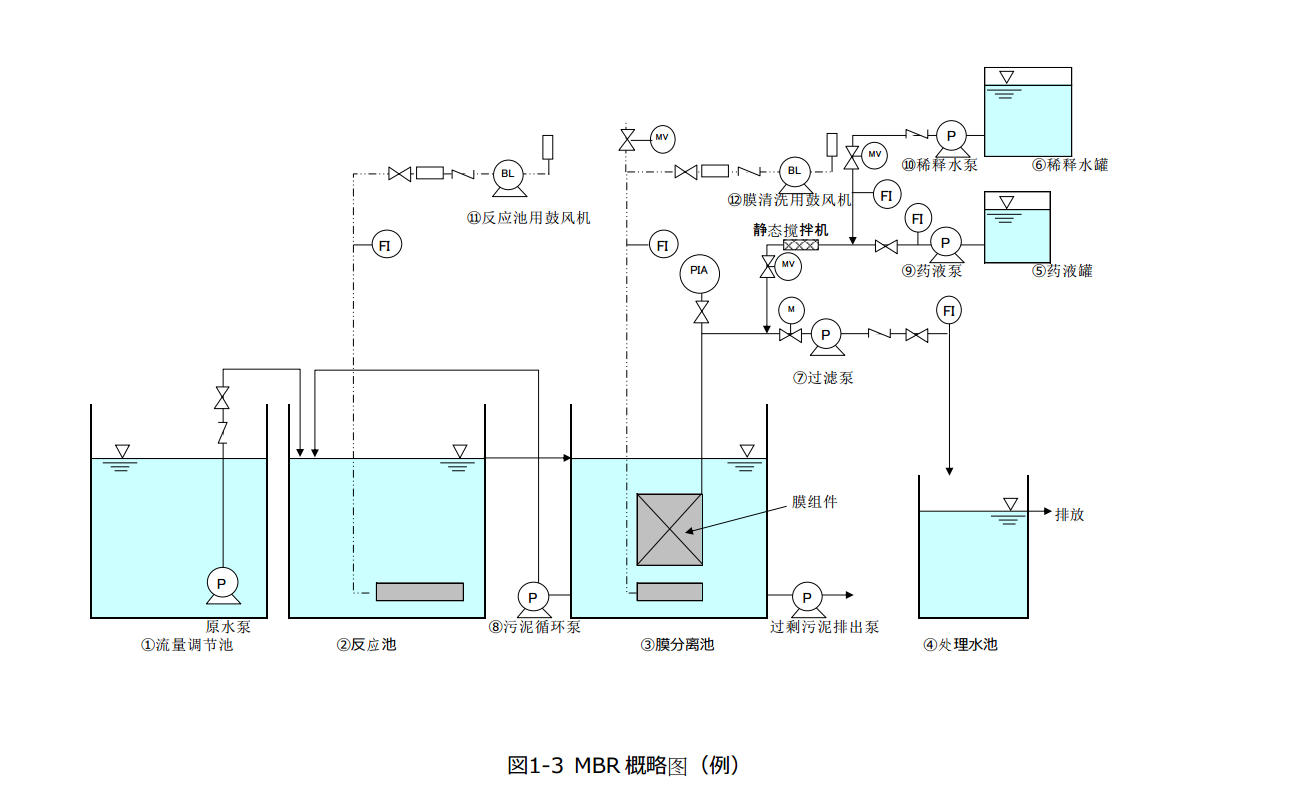

MBR 系統除了膜組件以外，由藥品清洗設備、過濾泵、鼓風機等構成。 MBR 流程圖如圖 1-3 所示。

①流量調節池

MBR 基本上是定量運行。因此，為了適應流量變動而設置流量調節池。流量調節池的大小取決于原水流量和流量變動幅度以及膜分離裝置的處理能力等。

②反應池（曝氣池）

MBR 系統有膜分離池一體式 MBR 系統膜分離池分離式 MBR 系統 。只在膜分離池中，生化處理還未結束時，除了膜 分離池外，還需要反應池。為了控制反應池和膜分離池的污泥濃度，需要循環泵。還有，采用循環式硝化 脫氮法等方法時，需要幾個反應池。

③膜分離池

浸入膜分離組件的池稱為膜分離池。 膜分離池一體式 MBR 系統中，可與好氧池兼用。 在各池中，膜分離池的污泥濃度高，所以過剩污泥從該池排出為合適。

④處理水池 貯留處理水的水池。有時也兼做稀釋水池。根據需要添加次氯酸鈉（NaOCl）進行消毒后再排放。

⑤藥液罐

貯留膜組件清洗專用 NaOCl 原液的罐。NaOCl 在高溫時分解加速，并產生氯氣，所以需要設置在避免陽 光照射的地方。

⑥稀釋水罐

為稀釋NaOCl 原液而貯留水的水罐。貯留水可利用市政水、處理水等。

⑦過濾泵

從膜組件中抽吸處理水的泵。通常使用自吸泵。安裝例如真空泵等吸掉配管中空氣的吸氣設備，也可以使 用自吸以外的泵。過濾泵的排水腔側設置定流量閥門，或通過電動控制流量，達到定量運行。

⑧污泥循環泵

為了調整反應池和膜分離池的污泥濃度，需要污泥循環泵。當實施循環式硝化脫氮時，也同時發揮硝化液 的循環作用。循環量由反應池和膜分離池的污泥濃度平衡、以及所需的脫氮率決定。一般為 1～3 倍左右。

⑨藥液泵

從罐中定量輸送 NaOCl 的泵。

⑩稀釋水泵

從稀釋水池中輸送用于 NaOCl 稀釋的水泵。設置定量泵或可設置定量閥門定量輸液。

?反應池專用鼓風機

向反應池提供生化處理所用空氣的鼓風機。根據生化反應所需的空氣量、水深、曝氣管性能等選擇鼓風機 種類。

?膜清洗專用鼓風機

供應清洗膜組件所需空氣的鼓風機。根據水深、膜組件清洗所需的空氣量等選擇鼓風機的種類。它在兼作生物反應用曝氣和膜清洗用曝氣的鼓風機時，需要管理膜清洗空氣 量一直達到所定量。
